باكم الفرامل، المعروف أيضاً باسم معزز الفرامل، هو أحد المكونات المهمة في نظام الكبح. وظيفته الأساسية هي مساعدة السائق على تطبيق قوة الكبح المطلوبة من خلال تقليل القوة التي يحتاج إلى بذلها على دواسة الفرامل.
عند الضغط على دواسة الفرامل، لا تنتقل القوة التي يطبقها السائق إلى الفرامل بنفس المقدار فقط، بل يساعد الباكم على تضخيم هذه القوة قبل وصولها إلى الأسطوانة الرئيسية للفرامل. وبهذه الطريقة تصبح عملية الكبح أسهل وأكثر سلاسة.
تختلف طريقة عمل باكم الفرامل حسب تصميم السيارة. فهناك أنظمة تعتمد على الفراغ، وأخرى تستخدم المساعدة الهيدروليكية أو الكهربائية. وفي السيارات التقليدية، يعد معزز الفرامل بالفراغ من أشهر الأنظمة المستخدمة.
في هذا الدليل، سنتعرف على وظيفة باكم الفرامل، مكوناته، طريقة عمله، أنواعه، وعلاقته بباقي مكونات نظام الكبح.
- ما هو باكم الفرامل وما وظيفته؟
- ما وظيفة باكم الفرامل؟
- هل باكم الفرامل هو نفسه معزز الفرامل؟
- أين يوجد باكم الفرامل في السيارة؟
- مكونات باكم الفرامل
- الحجاب الحاجز
- صمام التحكم
- خرطوم الفاكيوم
- صمام عدم الرجوع
- جسم الباكم
- كيف يعمل باكم الفرامل؟
- ماذا يحدث عندما تكون دواسة الفرامل في وضع الراحة؟
- ماذا يحدث عند الضغط على دواسة الفرامل؟
- كيف يتحول فرق الضغط إلى قوة مساعدة؟
- ماذا يحدث عند رفع القدم عن الدواسة؟
- أنواع باكم الفرامل
- باكم الفرامل بالفراغ Vacuum Brake Booster
- باكم الفرامل الهيدروليكي
- باكم الفرامل الكهربائي
- لماذا تختلف أنواع باكم الفرامل من سيارة إلى أخرى؟
- ما علاقة باكم الفرامل بالأسطوانة الرئيسية؟
- ماذا يحدث عند تعطل باكم الفرامل؟
- هل يمكن أن تصبح دواسة الفرامل صلبة بسبب الباكم؟
- هل باكم الفرامل ضروري لعمل نظام الكبح؟
- متى يحتاج باكم الفرامل إلى الفحص؟
- الفرق بين باكم الفرامل ومشكلة نظام الفرامل نفسه
- كيف تحافظ على نظام مساعدة الفرامل؟
- الخلاصة
- أسئلة شائعة عن باكم الفرامل
- ما هو باكم الفرامل؟
- هل باكم الفرامل هو نفسه معزز الفرامل؟
- كيف يعمل باكم الفرامل بالفراغ؟
- هل جميع السيارات تستخدم باكم فرامل يعمل بالفراغ؟
- هل باكم الفرامل هو سبب كل مشكلة في دواسة الفرامل؟
- ماذا يحدث إذا فقد باكم الفرامل المساعدة؟
- خالد

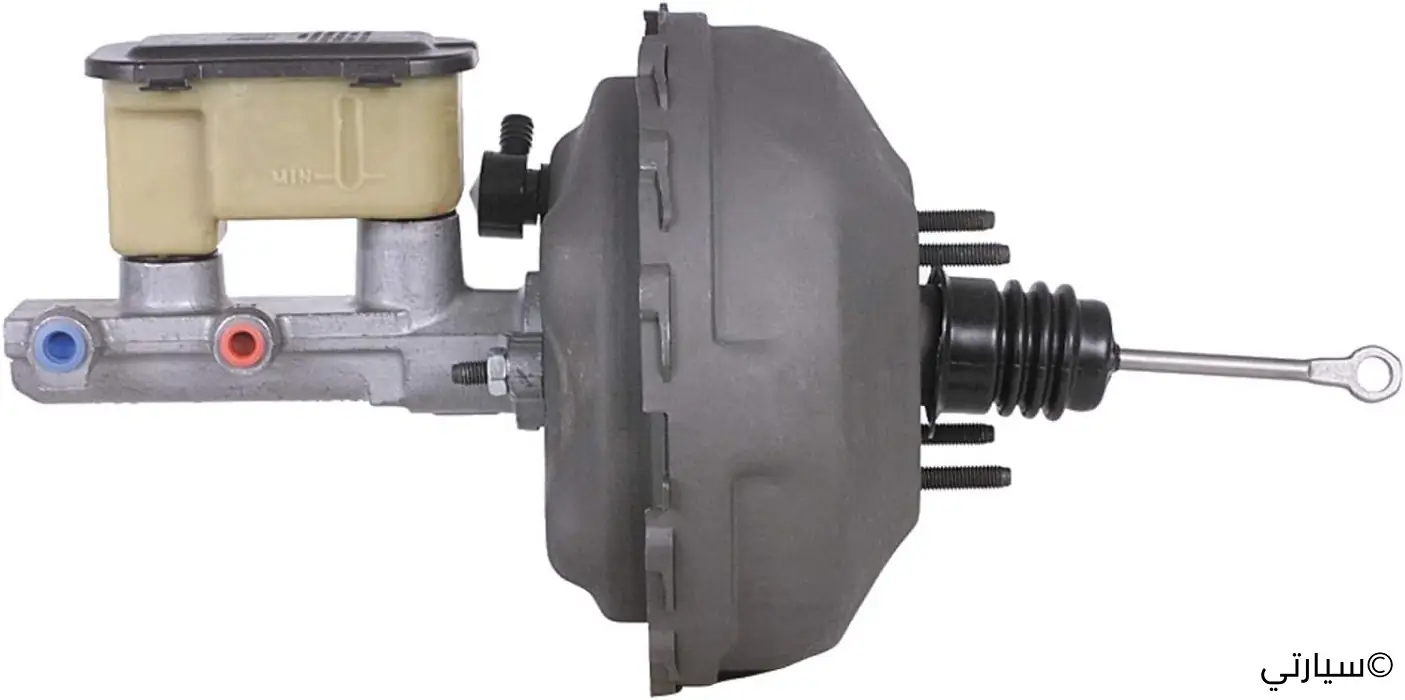

ما هو باكم الفرامل وما وظيفته؟
باكم الفرامل هو وحدة مساعدة توجد بين دواسة الفرامل والأسطوانة الرئيسية للفرامل في كثير من السيارات. وهو لا يقوم بعملية إيقاف السيارة بنفسه، وإنما يوفر قوة إضافية تساعد السائق على تطبيق الضغط المطلوب على نظام الفرامل.
بمعنى أبسط، عندما تضغط على دواسة الفرامل، يقوم الباكم بمساعدة القوة التي تستخدمها قدمك، ثم تنتقل هذه القوة إلى الأسطوانة الرئيسية التي تحولها إلى ضغط هيدروليكي داخل نظام الفرامل.
توضح شركة Bosch أن معزز الفرامل بالفراغ يعمل على تقليل القوة المطلوبة من السائق لتحقيق تأثير الكبح المطلوب، وذلك من خلال إنشاء فرق ضغط داخل المعزز.
ما وظيفة باكم الفرامل؟
يمكن تلخيص وظيفة باكم الفرامل في ثلاث نقاط رئيسية:
- تقليل القوة المطلوبة للضغط على دواسة الفرامل.
- توفير مساعدة إضافية للأسطوانة الرئيسية عند الكبح.
- تحسين إحساس الدواسة وجعل عملية الكبح أكثر سهولة للسائق.
لذلك، فإن وجود خلل في نظام المساعدة قد يؤدي إلى تغير واضح في إحساس دواسة الفرامل، حتى إذا كانت بعض مكونات نظام الفرامل الهيدروليكي لا تزال تعمل.
هل باكم الفرامل هو نفسه معزز الفرامل؟
في الاستخدام الشائع، يشير مصطلح باكم الفرامل إلى ما يسمى تقنياً معزز الفرامل أو Brake Booster. لذلك قد تجد القطعة نفسها موصوفة بأسماء مختلفة حسب السوق أو الشركة المصنعة أو طريقة البحث عنها.
لكن من المهم عدم الخلط بين معزز الفرامل والأسطوانة الرئيسية. فالمعزز يوفر القوة المساعدة، بينما تقوم الأسطوانة الرئيسية بتحويل القوة الناتجة إلى ضغط هيدروليكي يرسل إلى دوائر الفرامل.
أين يوجد باكم الفرامل في السيارة؟
في كثير من السيارات المزودة بنظام تقليدي، يوجد باكم الفرامل في حجرة المحرك بالقرب من الجدار الفاصل بين حجرة المحرك والمقصورة. وغالباً يكون متصلاً مباشرة بالأسطوانة الرئيسية للفرامل.
قد يختلف شكل وموقع الوحدة حسب تصميم السيارة، خصوصاً في السيارات الحديثة التي تستخدم أنظمة كهربائية أو هيدروليكية متقدمة للمساعدة على الكبح.
مكونات باكم الفرامل
يختلف تصميم المعزز حسب نوعه، لكن باكم الفرامل التقليدي الذي يعمل بالفراغ يحتوي على مجموعة من المكونات التي تعمل معاً لتوفير القوة المساعدة.
الحجاب الحاجز
الحجاب الحاجز هو أحد أهم أجزاء معزز الفرامل بالفراغ. يقسم الجزء الداخلي من المعزز إلى غرف، ويساعد فرق الضغط بين هذه الغرف على توليد القوة التي تدعم ضغط السائق على دواسة الفرامل.
صمام التحكم
يتحكم الصمام في دخول الهواء وتوزيع الضغط داخل المعزز. وعند الضغط على دواسة الفرامل، تتغير حالة الصمام بطريقة تسمح بتكوين فرق الضغط المطلوب لتوليد المساعدة.
خرطوم الفاكيوم
في الأنظمة التي تعتمد على الفراغ، يحتاج المعزز إلى مصدر مناسب للفاكيوم. ويمكن أن يكون مصدر هذا الفراغ المحرك أو مضخة فاكيوم، بحسب تصميم السيارة.
لذلك فإن وجود تسريب أو تلف في خرطوم الفاكيوم قد يؤثر في قدرة المعزز على توفير المساعدة المطلوبة.
صمام عدم الرجوع
يساعد صمام عدم الرجوع في الحفاظ على ظروف الضغط المناسبة داخل نظام الفاكيوم ومنع رجوع الهواء بطريقة غير مرغوبة. ويختلف تصميم هذا الجزء وطريقة عمله حسب السيارة ونظام المساعدة المستخدم.
جسم الباكم
يحتوي الجسم الخارجي على المكونات الداخلية للمعزز ويحافظ عليها ضمن وحدة واحدة. ويكون مصمماً لتحمل ظروف التشغيل الموجودة في حجرة المحرك.
كيف يعمل باكم الفرامل؟
تعتمد طريقة عمل باكم الفرامل التقليدي على إنشاء فرق ضغط يساعد على زيادة القوة الناتجة عن الضغط على دواسة الفرامل.
في معزز الفرامل بالفراغ، توجد حجرتان يفصل بينهما حاجز متحرك. عندما يكون النظام في وضع الراحة، تكون ظروف الضغط داخل الحجرتين مضبوطة بحيث لا تنتج قوة مساعدة كبيرة على المكبح.
عند الضغط على دواسة الفرامل، يتحكم الصمام في دخول الهواء إلى إحدى الحجرتين، بينما تبقى الحجرة الأخرى مرتبطة بمصدر الفراغ. يؤدي اختلاف الضغط بين الجانبين إلى تحريك الحجاب الحاجز وتوليد قوة إضافية باتجاه الأسطوانة الرئيسية.
تشرح شركة Bosch مبدأ عمل معزز الفرامل بالفراغ باعتباره فرقاً في الضغط بين حجرتين يفصل بينهما غشاء متحرك، حيث يساعد هذا الفرق على دعم القوة التي يطبقها السائق.
ماذا يحدث عندما تكون دواسة الفرامل في وضع الراحة؟
عندما لا تضغط على دواسة الفرامل، تكون صمامات المعزز في وضع يسمح للنظام بالحفاظ على حالة الضغط المطلوبة استعداداً للفرملة التالية.
في الأنظمة التي تعتمد على الفاكيوم، يكون المعزز قد تم تفريغه من الهواء بالشكل المطلوب، مما يسمح بوجود الظروف اللازمة لتوفير المساعدة عند الضغط على الدواسة.
ماذا يحدث عند الضغط على دواسة الفرامل؟
عند الضغط على الدواسة، يتحرك نظام الصمام داخل المعزز ويسمح بتغيير الضغط في إحدى الحجرات.
ينتج عن ذلك فرق ضغط بين جانبي الحجاب الحاجز، فتتولد قوة إضافية تساعد على دفع آلية المعزز والأسطوانة الرئيسية.
كيف يتحول فرق الضغط إلى قوة مساعدة؟
القوة الناتجة عن فرق الضغط تضيف إلى القوة التي يطبقها السائق على الدواسة. وبعد ذلك تنتقل القوة المجمعة إلى الأسطوانة الرئيسية، التي تولد الضغط الهيدروليكي اللازم لتشغيل دوائر الفرامل.
ولهذا السبب لا يحتاج السائق عادة إلى الضغط بقوة كبيرة على دواسة الفرامل في سيارة مزودة بنظام مساعدة يعمل بصورة طبيعية.
ماذا يحدث عند رفع القدم عن الدواسة؟
عندما ترفع قدمك عن دواسة الفرامل، يعود الصمام والحجاب الحاجز إلى وضعهما المناسب، وتتوقف القوة المساعدة الناتجة عن فرق الضغط. ثم يعود النظام إلى حالة الاستعداد للفرملة التالية.
أنواع باكم الفرامل
لا تستخدم جميع السيارات النوع نفسه من أنظمة مساعدة الفرامل. ويعتمد الاختيار على تصميم السيارة ومصدر الطاقة المتاح ونظام الكبح المستخدم.

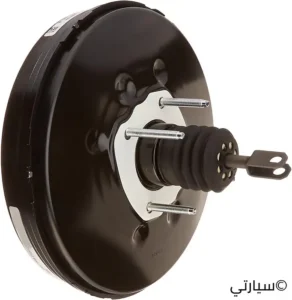

باكم الفرامل بالفراغ Vacuum Brake Booster
هذا النوع يعتمد على فرق الضغط بين حجرات المعزز لتوفير القوة المساعدة. في بعض السيارات يأتي الفراغ من المحرك، بينما تستخدم بعض التصاميم مضخة فاكيوم لتوفير المصدر المطلوب.
يتميز هذا النظام ببساطة فكرته وانتشاره الواسع في السيارات التي تستخدم نظام كبح تقليدياً مع مساعدة بالفراغ.
باكم الفرامل الهيدروليكي
تستخدم بعض السيارات نظام مساعدة يعتمد على الضغط الهيدروليكي بدلاً من الاعتماد المباشر على الفراغ. ويُعرف هذا النوع في بعض التطبيقات باسم Hydro-Boost.
يستفيد هذا النظام من مصدر ضغط هيدروليكي متوفر في السيارة لتوفير القوة المساعدة المطلوبة للفرملة.

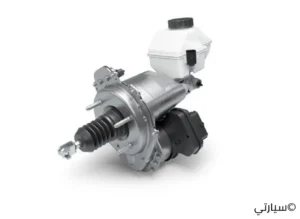

باكم الفرامل الكهربائي
تستخدم السيارات الحديثة، خصوصاً بعض السيارات الهجينة والكهربائية، أنظمة مساعدة كهربائية أو كهروميكانيكية لا تعتمد بالضرورة على فراغ المحرك.
على سبيل المثال، توضح Bosch أن نظام iBooster هو معزز فرامل كهروميكانيكي مستقل عن الفراغ، ويمكن استخدامه مع أنظمة الدفع الهجينة والكهربائية.
تسمح هذه الأنظمة بتوفير المساعدة المطلوبة حتى في السيارات التي لا توفر مصدر فراغ تقليدياً من محرك الاحتراق، كما يمكن دمجها مع أنظمة الكبح المتقدمة واستعادة الطاقة في السيارات الكهربائية والهجينة.
لماذا تختلف أنواع باكم الفرامل من سيارة إلى أخرى؟
اختيار نوع المعزز يعتمد على تصميم السيارة ونظام الدفع ونظام الكبح ومتطلبات الشركة المصنعة.
لذلك لا يمكن القول إن نوعاً واحداً من باكم الفرامل مناسب لجميع السيارات. يجب دائماً الاعتماد على تصميم السيارة ورقم القطعة والمواصفات التي تحددها الشركة المصنعة.
ما علاقة باكم الفرامل بالأسطوانة الرئيسية؟
يعمل باكم الفرامل والأسطوانة الرئيسية معاً، لكن لكل منهما وظيفة مختلفة.
باكم الفرامل: يوفر القوة المساعدة التي تقلل الجهد المطلوب من السائق.
الأسطوانة الرئيسية: تحول القوة الميكانيكية الناتجة عن الضغط على الدواسة إلى ضغط هيدروليكي داخل نظام الفرامل.
بعد ذلك ينتقل ضغط زيت الفرامل عبر الدوائر الهيدروليكية إلى مكونات الفرامل عند العجلات.
ولهذا السبب، فإن تغير إحساس دواسة الفرامل لا يعني بالضرورة أن الباكم هو سبب المشكلة. فقد يكون السبب في جزء آخر من نظام الفرامل.
إذا أردت فهم نظام الفرامل ككل وموقع الباكم بين مكوناته، يمكنك الانتقال إلى دليل نظام الكبح في السيارة.
ماذا يحدث عند تعطل باكم الفرامل؟
عند حدوث خلل في باكم الفرامل أو مصدر المساعدة الخاص به، قد يفقد السائق جزءاً من المساعدة التي تجعل الضغط على دواسة الفرامل سهلاً.
في السيارات التي تستخدم معززاً بالفراغ، قد تظهر الدواسة أكثر صلابة من المعتاد، وقد يحتاج السائق إلى قوة أكبر للحصول على التأثير نفسه.
لكن هذه الأعراض لا تعني تلقائياً أن الباكم نفسه تالف. فقد يكون السبب في خرطوم الفاكيوم أو صمام عدم الرجوع أو مصدر الفاكيوم أو أحد مكونات نظام المساعدة.
هل يمكن أن تصبح دواسة الفرامل صلبة بسبب الباكم؟
نعم، فقدان مساعدة الفرامل يمكن أن يجعل الدواسة أكثر صلابة ويزيد القوة المطلوبة من السائق.
لكن تشخيص السبب يحتاج إلى النظر إلى مجموعة الأعراض وتصميم السيارة وطريقة عمل نظام المساعدة. لذلك لا ينبغي استبدال الباكم لمجرد الشعور بأن الدواسة أصبحت صلبة.
إذا كانت مشكلتك الأساسية هي دواسة فرامل صلبة أو قاسية، فراجع دليل أسباب الدواسة الصلبة وطريقة تشخيصها لأنه يركز على المشكلة التشخيصية نفسها والأسباب المحتملة لها.

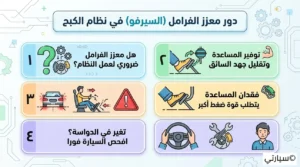

هل باكم الفرامل ضروري لعمل نظام الكبح؟
وظيفة الباكم هي توفير المساعدة وتقليل الجهد المطلوب من السائق، وليس توليد عملية الكبح الهيدروليكية وحده.
عند فقدان المساعدة في بعض الأنظمة، قد تظل السيارة قادرة على الكبح، لكن السائق قد يحتاج إلى قوة أكبر بكثير على الدواسة. لذلك فإن فقدان المساعدة لا يعني أن القيادة أصبحت طبيعية أو آمنة.
إذا حدث تغير مفاجئ في إحساس دواسة الفرامل أو انخفضت قدرة السيارة على التباطؤ، يجب التعامل مع المشكلة بجدية وفحص السيارة قبل الاعتماد عليها في القيادة.
متى يحتاج باكم الفرامل إلى الفحص؟
يستحق نظام مساعدة الفرامل الفحص عندما تلاحظ تغيراً واضحاً وغير معتاد في إحساس الدواسة، خصوصاً إذا ظهر ذلك أثناء تشغيل المحرك أو ترافق مع انخفاض في أداء الكبح.
ومن العلامات التي تستدعي الفحص:
- الحاجة إلى قوة أكبر بكثير من المعتاد للضغط على الدواسة.
- تغير مفاجئ في إحساس الدواسة.
- صوت هسهسة بالقرب من منطقة الدواسة أو المعزز في بعض أنظمة الفاكيوم.
- وجود مشكلة واضحة في مصدر الفاكيوم في السيارات التي تعتمد عليه.
- انخفاض ملحوظ في قدرة السيارة على التباطؤ.
هذه العلامات لا تثبت وحدها أن باكم الفرامل هو سبب المشكلة. التشخيص الصحيح يجب أن يحدد ما إذا كان الخلل في المعزز نفسه أو في مصدر المساعدة أو في مكون آخر من نظام الفرامل.
الفرق بين باكم الفرامل ومشكلة نظام الفرامل نفسه
من المهم التمييز بين مشكلة مساعدة الفرامل وبين مشكلة في نظام الفرامل الهيدروليكي.
إذا أصبحت الدواسة صلبة وتحتاج إلى قوة كبيرة، فقد يكون الاتجاه الأول للفحص هو نظام المساعدة، خصوصاً في السيارات التي تستخدم معززاً بالفراغ.
أما إذا كانت الدواسة إسفنجية أو لينة أو تهبط أكثر من المعتاد، فقد يكون السبب مرتبطاً بالنظام الهيدروليكي أو الهواء داخل الدائرة أو مكونات أخرى.
لذلك لا ينبغي استخدام كلمة «باكم» لوصف كل مشكلة تحدث في دواسة الفرامل. طبيعة إحساس الدواسة والأعراض المصاحبة تساعد في تحديد مسار التشخيص.
كيف تحافظ على نظام مساعدة الفرامل؟
لا يحتاج باكم الفرامل إلى صيانة دورية بالطريقة نفسها التي تحتاج إليها بعض مكونات الفرامل الاستهلاكية، لكن من المهم الانتباه إلى حالة المكونات المرتبطة به.
- راقب أي تغير غير طبيعي في إحساس دواسة الفرامل.
- افحص خراطيم الفاكيوم في السيارات التي تعتمد على هذا النظام عند ظهور أعراض.
- لا تتجاهل أصوات الهسهسة أو التغير المفاجئ في أداء الفرامل.
- استخدم قطع الغيار المطابقة لمواصفات السيارة عند استبدال أي جزء.
- اعتمد على فني متخصص عند وجود خلل في نظام المساعدة أو الفرامل.
ولا تحاول تفكيك مكونات نظام الفرامل أو استبدالها اعتماداً على التشخيص من الإنترنت فقط. تصميم أنظمة الفرامل يختلف بين السيارات، وبعض الأعطال تحتاج إلى أجهزة قياس وفحص متخصصة.
الخلاصة
باكم الفرامل هو جزء أساسي من نظام مساعدة الكبح في كثير من السيارات، ووظيفته الأساسية هي تقليل القوة التي يحتاج السائق إلى تطبيقها على دواسة الفرامل.
يعتمد النوع التقليدي على فرق الضغط لتوفير المساعدة، بينما تستخدم بعض السيارات الحديثة أنظمة هيدروليكية أو كهربائية أو كهروميكانيكية. وبغض النظر عن نوع النظام، فإن وظيفة المعزز تبقى مرتبطة بجعل عملية تطبيق قوة الكبح أسهل وأكثر كفاءة.
ومن المهم عدم الخلط بين باكم الفرامل والأسطوانة الرئيسية أو افتراض أن أي تغير في دواسة الفرامل يعني تلف الباكم. التشخيص الصحيح يبدأ بفهم وظيفة كل مكون وطريقة عمل النظام المستخدم في السيارة.
إذا ظهرت لديك مشكلة فعلية مثل صلابة دواسة الفرامل أو فقدان المساعدة، فالأفضل الانتقال إلى محتوى التشخيص المتخصص بدلاً من افتراض أن استبدال الباكم هو الحل.
أسئلة شائعة عن باكم الفرامل
ما هو باكم الفرامل؟
باكم الفرامل هو معزز يساعد السائق على تطبيق قوة الكبح المطلوبة بسهولة أكبر. يعمل في كثير من السيارات باستخدام فرق الضغط، بينما تستخدم سيارات أخرى أنظمة هيدروليكية أو كهربائية للمساعدة.
هل باكم الفرامل هو نفسه معزز الفرامل؟
نعم، يستخدم مصطلح باكم الفرامل في كثير من الأسواق للإشارة إلى معزز الفرامل. وقد تختلف التسمية التجارية أو الشعبية للقطعة من بلد إلى آخر.
كيف يعمل باكم الفرامل بالفراغ؟
يعتمد على فرق الضغط بين حجرتين داخل المعزز. عند الضغط على دواسة الفرامل، يتحكم الصمام في الضغط داخل الحجرات، فيتحرك الحجاب الحاجز وتنتج قوة إضافية تساعد على تشغيل الأسطوانة الرئيسية.
هل جميع السيارات تستخدم باكم فرامل يعمل بالفراغ؟
لا. توجد أنظمة هيدروليكية وكهربائية وكهروميكانيكية، ويختلف النظام المستخدم حسب تصميم السيارة ونظام الدفع ونظام الكبح.
هل باكم الفرامل هو سبب كل مشكلة في دواسة الفرامل؟
لا. صلابة الدواسة قد ترتبط بنظام المساعدة، لكنها قد تنتج أيضاً عن مشاكل في مصدر الفاكيوم أو صمام عدم الرجوع أو مكونات أخرى بحسب السيارة. لذلك يجب تشخيص السبب قبل استبدال أي قطعة.
ماذا يحدث إذا فقد باكم الفرامل المساعدة؟
قد تصبح دواسة الفرامل أكثر صلابة ويحتاج السائق إلى قوة أكبر من المعتاد للحصول على الكبح المطلوب. إذا كان التغير مفاجئاً أو انخفض أداء الكبح، يجب فحص السيارة وعدم الاستمرار في القيادة لاختبار المشكلة.
