أنابيب الردياتير – علامات التلف والتسريب وطرق الفحص

تُعد أنابيب الردياتير، أو ما يُعرف بشكل أكثر شيوعًا بخراطيم التبريد، من الأجزاء المهمة في نظام تبريد السيارة. فهي تنقل سائل التبريد بين المحرك والردياتير وبقية مكونات النظام، وتساعد على استمرار دورة التبريد والحفاظ على درجة حرارة المحرك ضمن المستوى المناسب.

ومع مرور الوقت، تتعرض خراطيم التبريد للحرارة والضغط والمواد الكيميائية الموجودة في سائل التبريد، لذلك قد تظهر عليها علامات مثل التشقق أو الجفاف أو الانتفاخ أو التسريب. وقد يؤدي تجاهل هذه العلامات إلى انخفاض مستوى سائل التبريد وارتفاع حرارة المحرك.

في هذا الدليل سنتعرف على وظيفة أنابيب وخراطيم الردياتير، وأهم أنواعها، وعلامات تلفها، وأسباب التسريب، وطريقة فحصها، ومتى يجب استبدالها، وما الذي يجب فعله عند اكتشاف تسريب.

ما هي أنابيب الردياتير وما وظيفتها؟

يقصد بأنابيب الردياتير في الاستخدام الشائع خراطيم التبريد التي تربط أجزاء نظام التبريد ببعضها، خصوصًا المحرك والردياتير. وتختلف هذه الخراطيم عن الأنابيب المعدنية والقنوات الداخلية الموجودة داخل الردياتير نفسه.

تتحرك دورة التبريد بشكل مستمر أثناء تشغيل المحرك. يمتص سائل التبريد الحرارة من المحرك، ثم ينتقل عبر نظام التبريد إلى الردياتير، حيث يتم التخلص من جزء كبير من الحرارة إلى الهواء الخارجي، وبعد ذلك يعود السائل المبرد إلى المحرك لإكمال الدورة.

وتقوم خراطيم التبريد بدور أساسي في نقل السائل بين هذه المكونات. لذلك فإن أي تشقق أو انفصال أو تسريب في أحد الخراطيم قد يؤدي إلى فقدان سائل التبريد واضطراب عملية التبريد.

وإذا كنت تريد فهم الصورة الكاملة للنظام، يمكنك الاطلاع على دليل نظام التبريد في السيارة وأجزائه وطريقة عمله.

الفرق بين خراطيم التبريد وأنابيب الردياتير الداخلية

من المهم التفريق بين المصطلحين. خراطيم التبريد هي الوصلات المرنة الموجودة عادة بين المحرك والردياتير ومكونات أخرى في نظام التبريد، بينما يحتوي الردياتير نفسه على قنوات وأنابيب معدنية داخلية يمر خلالها سائل التبريد أثناء عملية تبادل الحرارة.

لذلك، عندما نتحدث هنا عن علامات التلف مثل الانتفاخ والتشقق والليونة والتسريب، فنحن نتحدث بشكل أساسي عن خراطيم التبريد الخارجية.

أنواع أنابيب وخراطيم التبريد

توجد عدة خراطيم في نظام تبريد السيارة، وتختلف طريقة ترتيبها حسب تصميم السيارة والمحرك. ومن أشهرها خراطيم الردياتير الرئيسية التي تربط المحرك بالردياتير.

الخرطوم العلوي للردياتير

يربط الخرطوم العلوي عادة الجزء العلوي من المحرك بالجزء العلوي من الردياتير، وينقل سائل التبريد الساخن من المحرك إلى الردياتير في كثير من تصميمات أنظمة التبريد.

يختلف مسار الخرطوم وتصميمه من سيارة إلى أخرى، لذلك يجب دائمًا الاعتماد على تصميم السيارة ومواصفات الشركة المصنعة عند تحديد وظيفة كل خرطوم.

الخرطوم السفلي للردياتير

يوجد الخرطوم السفلي عادة بين الجزء السفلي من الردياتير ومضخة الماء أو الجزء المناسب من دائرة التبريد. وتختلف طريقة توصيله بحسب تصميم المحرك ونظام التبريد.

نظرًا لموقعه، قد يكون الوصول إلى الخرطوم السفلي أصعب في بعض السيارات، لذلك لا ينبغي تأجيل فحصه لمجرد عدم ظهور المشكلة بسهولة.

خراطيم أخرى في نظام التبريد

بالإضافة إلى خراطيم الردياتير الرئيسية، قد تحتوي السيارة على خراطيم أخرى مرتبطة بخزان سائل التبريد أو دائرة تدفئة المقصورة أو مكونات إضافية في نظام التبريد.

ولهذا السبب، عند ظهور تسريب في السيارة، لا يكفي فحص خرطوم واحد فقط، بل يجب تحديد مصدر التسريب بدقة.

علامات تلف أنابيب وخراطيم الردياتير

يمكن اكتشاف كثير من مشاكل خراطيم التبريد من خلال الفحص البصري واللمسي عندما يكون المحرك باردًا. وتوصي شركات متخصصة في تصنيع خراطيم التبريد بفحص الخرطوم بحثًا عن المناطق اللينة والتشققات والانتفاخات ومشاكل الأطراف والوصلات. وتوضح Gates علامات تلف خرطوم التبريد التي تستدعي الانتباه.

التشققات والجفاف

قد تظهر تشققات صغيرة على سطح الخرطوم نتيجة التقدم في العمر والتعرض المستمر للحرارة. وقد يكون الخرطوم جافًا أو متصلبًا بدلًا من أن يحتفظ بالمرونة المناسبة.

وجود تشققات، خصوصًا بالقرب من أطراف الخرطوم أو مناطق التثبيت، علامة تستحق الفحص وعدم تجاهلها.

الليونة أو وجود مناطق ضعيفة

الخرطوم السليم يجب أن يحتفظ بدرجة مناسبة من الصلابة والمرونة. إذا ظهرت منطقة لينة بشكل واضح مقارنة ببقية الخرطوم، فقد يشير ذلك إلى تدهور المادة الداخلية.

يمكن إجراء فحص بسيط باليد عندما يكون المحرك باردًا، لكن لا ينبغي الضغط بقوة على خرطوم متضرر أو محاولة ثنيه بشكل مبالغ فيه.

الانتفاخ

يُعد الانتفاخ من العلامات المهمة التي لا ينبغي تجاهلها. قد يشير وجود منطقة منتفخة في جسم الخرطوم إلى ضعف في بنيته الداخلية، ما قد يزيد احتمال فشله وتسرب سائل التبريد.

إذا ظهر انتفاخ واضح، فمن الأفضل فحص الخرطوم واستبداله إذا ثبت وجود تلف بدل الانتظار حتى يحدث انفجار مفاجئ للخرطوم.

تسرب سائل التبريد

من أكثر العلامات وضوحًا وجود آثار لسائل التبريد حول الخرطوم أو بالقرب من نقاط التوصيل. وقد يظهر التسريب على شكل بلل أو آثار جافة ومتراكمة من سائل التبريد.

كما يمكن أن يظهر نقص متكرر في مستوى سائل التبريد دون وجود بقعة واضحة أسفل السيارة. في هذه الحالة يجب البحث عن مصدر التسريب في كامل نظام التبريد بدل افتراض أن المشكلة في الخرطوم وحده.

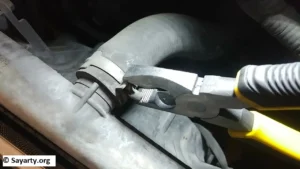

تلف أطراف الخرطوم أو المشابك

قد لا يكون جسم الخرطوم هو الجزء المتضرر. أحيانًا تظهر المشكلة عند الطرف أو عند المشبك الذي يثبت الخرطوم في مكانه.

يمكن أن يؤدي ضعف المشبك أو تركيبه بشكل غير صحيح إلى تسريب حتى إذا كان الخرطوم نفسه بحالة جيدة. لذلك يجب فحص الخرطوم والوصلات معًا.

أسباب تلف خراطيم الردياتير

تتعرض خراطيم التبريد لظروف تشغيل قاسية، لذلك يمكن أن تتدهور حالتها مع مرور الوقت. ولا يوجد عمر افتراضي واحد ينطبق على جميع السيارات، لأن مدة الخدمة تتأثر بنوع الخرطوم، وظروف التشغيل، ودرجة الحرارة، ونوع سائل التبريد، وحالة نظام التبريد والصيانة.

الحرارة المستمرة

تتعرض خراطيم التبريد لدرجات حرارة مرتفعة بشكل متكرر. ومع مرور الوقت، يمكن أن تؤثر الحرارة المستمرة في مرونة المادة وتسرع ظهور علامات التلف.

العمر والاستخدام

حتى الخرطوم الذي لا يظهر عليه تسريب واضح يمكن أن يتدهور داخليًا مع مرور السنوات. لذلك من المهم إدراج الخراطيم ضمن الفحص الدوري، خصوصًا في السيارات التي قطعت مسافات كبيرة أو تعمل في ظروف قاسية.

مشاكل الضغط داخل نظام التبريد

يعمل نظام التبريد تحت ضغط أثناء التشغيل. وإذا كان هناك خلل في أحد مكونات النظام أدى إلى ضغط غير طبيعي، فقد يتعرض الخرطوم لإجهاد أكبر من المعتاد.

في هذه الحالة، تغيير الخرطوم فقط قد لا يكون كافيًا، لأن السبب الأساسي للمشكلة يحتاج إلى تشخيص.

سائل تبريد غير مناسب أو إهمال الصيانة

استخدام سائل غير مناسب أو إهمال تغيير سائل التبريد وفق توصيات الشركة المصنعة قد يؤثر بمرور الوقت في مكونات نظام التبريد.

ولمعرفة الطريقة الصحيحة للتعامل مع سائل التبريد، يمكنك الرجوع إلى دليل تغيير ماء الرديتر وسائل التبريد.

كيفية فحص خراطيم الردياتير واكتشاف التسريب

يمكن إجراء فحص أولي لخراطيم التبريد في المنزل إذا كان المحرك باردًا، لكن الفحص البصري لا يغني عن التشخيص المتخصص عندما يكون التسريب غير واضح أو عندما يتكرر نقص سائل التبريد.

ابدأ بالفحص والمحرك بارد

لا تفتح غطاء الردياتير أو أي جزء من نظام التبريد والمحرك ساخن. قد يكون النظام تحت ضغط، وقد يتسبب سائل التبريد الساخن في حروق خطيرة.

بعد أن يبرد المحرك، افحص الخراطيم بصريًا وابحث عن التشققات أو الانتفاخات أو تغير الشكل أو آثار سائل التبريد.

افحص جسم الخرطوم بالكامل

لا تركز فقط على الجزء القريب من الردياتير. مرر نظرك على جسم الخرطوم بالكامل، وانتبه إلى المناطق التي تبدو أكثر ليونة أو انتفاخًا أو تغيرًا في اللون.

يمكنك إجراء فحص لطيف باليد عندما يكون الخرطوم باردًا، مع تجنب الضغط الشديد على أي جزء يبدو متضررًا.

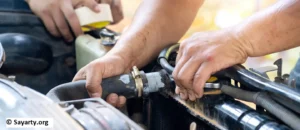

افحص الأطراف والمشابك

تأكد من أن الخرطوم مثبت بشكل صحيح وأن المشابك لا تظهر عليها علامات ارتخاء أو تلف. كما يجب البحث عن آثار تسريب حول نقاط الاتصال.

إذا ظهر سائل حول نقطة التوصيل، فلا يعني ذلك بالضرورة أن الخرطوم نفسه تالف. قد تكون المشكلة في المشبك أو في نقطة الاتصال أو في أحد المكونات المجاورة.

استخدم اختبار الضغط عند الحاجة

عندما لا يكون مصدر التسريب واضحًا، يمكن استخدام اختبار ضغط نظام التبريد بواسطة أداة مخصصة. يساعد الاختبار على كشف بعض التسريبات التي يصعب رؤيتها أثناء الفحص العادي.

ويُفضل ترك اختبار الضغط والتشخيص المتقدم لفني لديه الأدوات والخبرة المناسبة، خصوصًا إذا كان النظام يفقد سائل التبريد بشكل متكرر.

متى يجب تغيير خرطوم الردياتير؟

لا تنتظر حدوث انفجار أو تسريب كبير حتى تستبدل الخرطوم. في كثير من الحالات، تظهر علامات التلف قبل فشل الخرطوم بشكل كامل.

استبدل الخرطوم عند ظهور تشققات واضحة

إذا ظهرت تشققات واضحة أو جفاف شديد أو تلف في جسم الخرطوم، فمن الأفضل استبداله بدل محاولة الاستمرار في استخدامه.

استبدله عند وجود انتفاخ أو منطقة ضعيفة

الانتفاخ أو وجود منطقة لينة بشكل غير طبيعي يمكن أن يكون علامة على تدهور بنية الخرطوم. ويجب التعامل مع هذه العلامات بجدية لتقليل احتمال حدوث فشل مفاجئ.

استبدله عند وجود تسريب مؤكد

إذا ثبت أن الخرطوم هو مصدر تسريب سائل التبريد، فالحل الصحيح في العادة هو استبدال الجزء التالف بقطعة مناسبة لمواصفات السيارة.

لا تعتمد على مواد مانعة للتسرب كحل دائم لمشكلة خرطوم متشقق أو متضرر. هذه المنتجات لا تعيد للخرطوم قوته الأصلية، وقد تؤخر الإصلاح الصحيح.

لا تعتمد على رقم ثابت للعمر الافتراضي

قد تجد توصيات عامة بأرقام محددة لسنوات استخدام خراطيم التبريد، لكن لا يوجد رقم واحد يناسب جميع السيارات. الأفضل الاعتماد على حالة الخرطوم وتاريخ الصيانة وتوصيات الشركة المصنعة.

كما أن بعض الشركات المتخصصة في الخراطيم توصي بإجراء فحوصات دورية لمكونات نظام التبريد والخراطيم، مع التركيز على علامات التلف بدل الاعتماد على العمر وحده. راجع إرشادات Gates لفحص خراطيم سائل التبريد.

ماذا تفعل عند اكتشاف تسريب في خرطوم الردياتير؟

توقف عن القيادة إذا ارتفعت حرارة المحرك

إذا ظهر تسريب مصحوب بارتفاع في درجة حرارة المحرك، فلا تستمر في القيادة بهدف الوصول إلى الورشة. الاستمرار في تشغيل محرك يعاني من ارتفاع الحرارة قد يؤدي إلى أضرار أكبر.

لا تفتح غطاء الردياتير والمحرك ساخن

هذه من أهم قواعد السلامة عند التعامل مع نظام التبريد. يجب الانتظار حتى يبرد المحرك قبل فتح غطاء الردياتير أو التعامل مع أجزاء النظام.

حدد مصدر التسريب

وجود سائل أسفل السيارة لا يعني تلقائيًا أن خرطوم الردياتير هو السبب. قد يكون التسريب صادرًا من الردياتير أو مضخة الماء أو خزان سائل التبريد أو أحد الوصلات.

لذلك، إذا لم يكن مصدر التسريب واضحًا، فمن الأفضل إجراء فحص شامل لنظام التبريد.

لا تعتمد على الإصلاح المؤقت

قد يلجأ بعض السائقين إلى حلول مؤقتة عند حدوث تسريب، لكن هذه الحلول لا تعيد للخرطوم المتضرر قدرته على تحمل الحرارة والضغط. إذا كان الخرطوم تالفًا، فاستبداله بقطعة مناسبة هو الحل الأكثر أمانًا.

الصيانة الوقائية لخراطيم التبريد

الفحص المنتظم لخراطيم التبريد يساعد على اكتشاف علامات التلف قبل تحولها إلى تسريب كبير أو عطل مفاجئ.

افحص الخراطيم بشكل دوري

افحص الخراطيم بصريًا عند إجراء الصيانة الدورية، وابحث عن التشققات والجفاف والانتفاخ والتسريب وأي تغير غير طبيعي في شكل الخرطوم.

افحص المشابك والوصلات

لا تكتف بفحص الخرطوم نفسه. تأكد أيضًا من حالة المشابك ونقاط التوصيل، لأن التسريب قد يحدث عند الطرف وليس في جسم الخرطوم.

استخدم سائل التبريد المناسب

استخدم نوع سائل التبريد الموصى به لسيارتك واتبع تعليمات الشركة المصنعة المتعلقة بالتغيير والصيانة. لا تعتمد على لون السائل وحده لتحديد نوعه، لأن الألوان تختلف بين المنتجات والتركيبات.

افحص النظام عند تكرار نقص السائل

إذا كنت تضيف سائل التبريد باستمرار، فلا تعتبر إضافة السائل حلًا للمشكلة. يجب البحث عن سبب النقص، سواء كان تسريبًا في أحد الخراطيم أو الردياتير أو مضخة الماء أو أحد أجزاء النظام الأخرى.

هل يمكن القيادة مع خرطوم ردياتير متسرب؟

لا يُنصح بالاستمرار في القيادة مع تسريب مؤكد في خرطوم التبريد، خصوصًا إذا كان مستوى سائل التبريد ينخفض بسرعة أو بدأت درجة حرارة المحرك في الارتفاع.

قد يبدو التسريب صغيرًا في البداية، لكنه قد يزداد مع ارتفاع الضغط ودرجة الحرارة أثناء القيادة. وإذا فقد النظام كمية كبيرة من سائل التبريد، فقد ترتفع حرارة المحرك بسرعة.

إذا كان هناك تسريب واضح أو ارتفاع في الحرارة، فإن الخيار الأكثر أمانًا هو إيقاف السيارة في مكان مناسب وترك المحرك يبرد ثم طلب المساعدة أو نقل السيارة إلى ورشة متخصصة.

الخلاصة

تلعب أنابيب وخراطيم الردياتير دورًا أساسيًا في نقل سائل التبريد والمحافظة على دورة التبريد داخل السيارة. ومع مرور الوقت، يمكن أن تظهر عليها علامات تلف مثل التشقق والجفاف والانتفاخ والليونة والتسريب.

أفضل طريقة للحفاظ عليها هي إجراء فحص دوري عندما يكون المحرك باردًا، والانتباه إلى أي نقص متكرر في سائل التبريد أو تغير في درجة حرارة المحرك، وفحص الخراطيم والمشابك والوصلات معًا.

إذا ظهر تلف واضح أو تسريب مؤكد، فلا تعتمد على حلول مؤقتة. استبدال الخرطوم التالف وفحص سبب المشكلة يساعدان على حماية نظام التبريد وتقليل خطر ارتفاع حرارة المحرك والأضرار الناتجة عنه.

ولأن خراطيم التبريد ليست سوى جزء واحد من النظام، فإن فحصها يجب أن يكون جزءًا من الصيانة الشاملة لنظام التبريد، وليس إجراءً منفصلًا عند ظهور المشكلة فقط.

الأسئلة الشائعة عن أنابيب وخراطيم الردياتير

ما أهم علامات تلف خرطوم الردياتير؟

من أبرز العلامات التشققات والجفاف والانتفاخ ووجود مناطق لينة بشكل غير طبيعي، بالإضافة إلى آثار تسريب سائل التبريد أو تلف أطراف الخرطوم والمشابك.

كيف أعرف أن خرطوم الردياتير يسرب؟

يمكن البحث عن آثار سائل التبريد حول الخرطوم ونقاط الاتصال، وملاحظة انخفاض مستوى سائل التبريد بشكل متكرر. إذا لم يكن مصدر التسريب واضحًا، يمكن إجراء اختبار ضغط لنظام التبريد لدى فني متخصص.

متى يجب تغيير خرطوم الردياتير؟

يجب تغيير الخرطوم عند وجود تشققات واضحة أو انتفاخ أو تلف شديد أو تسريب مؤكد. ولا ينبغي الاعتماد على عدد محدد من السنوات لجميع السيارات، لأن العمر الفعلي يتأثر بظروف الاستخدام وحالة النظام وتوصيات الشركة المصنعة.

هل انتفاخ خرطوم الردياتير خطير؟

نعم، الانتفاخ علامة تستحق الفحص الفوري، لأنه قد يشير إلى ضعف في بنية الخرطوم وزيادة احتمال فشله. إذا كان الانتفاخ واضحًا، فمن الأفضل استبدال الخرطوم بعد التأكد من حالته.

هل يمكن القيادة بخرطوم ردياتير متسرب؟

لا يُنصح بذلك، خاصة إذا كان التسريب مستمرًا أو مصحوبًا بارتفاع درجة حرارة المحرك. استمرار القيادة قد يؤدي إلى فقدان المزيد من سائل التبريد وزيادة خطر تلف المحرك.

هل يجب تغيير المشابك مع خرطوم الردياتير؟

ليس بالضرورة في كل حالة، لكن يجب فحص المشابك عند استبدال الخرطوم. إذا كان المشبك تالفًا أو ضعيفًا أو لا يوفر تثبيتًا مناسبًا، فيجب استبداله بقطعة مناسبة.
