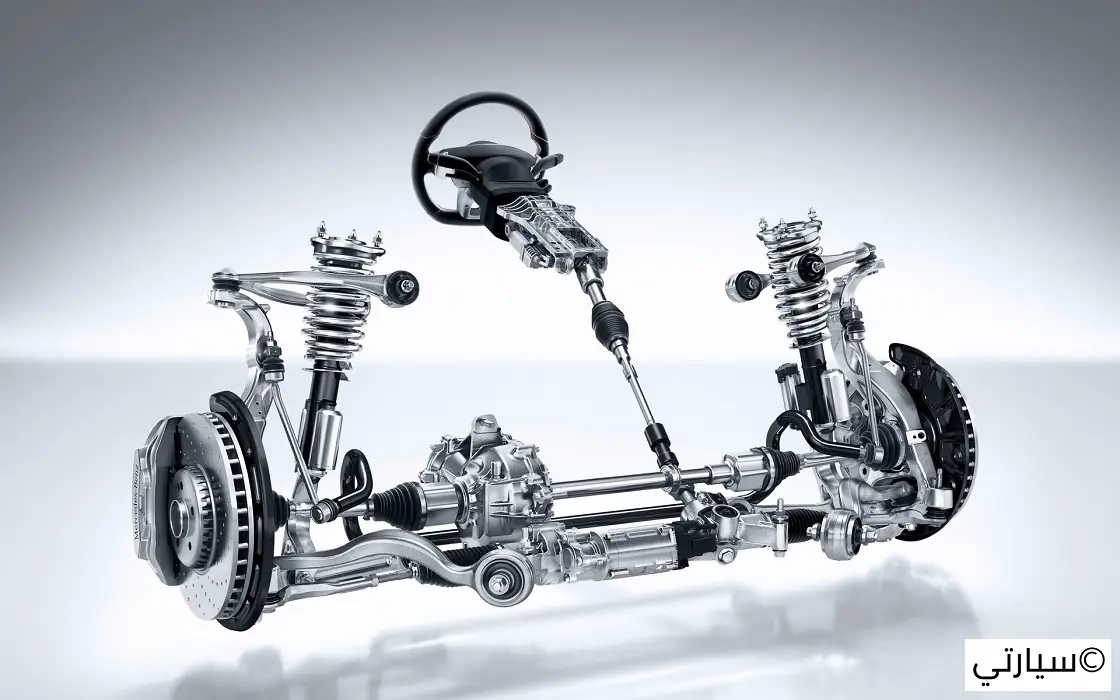

ما هو نظام التوجيه في السيارة وكيف يعمل؟
نظام التوجيه هو مجموعة من المكونات الميكانيكية والكهربائية أو الهيدروليكية التي تسمح للسائق بتغيير اتجاه السيارة من خلال تدوير عجلة القيادة.
عندما يقوم السائق بتدوير عجلة القيادة، تنتقل الحركة عبر عمود التوجيه إلى آلية التوجيه. تقوم هذه الآلية بتحويل الحركة الدورانية إلى حركة مناسبة لتحريك العجلات الأمامية، بينما تساعد أنظمة التوجيه المعزز، سواء الهيدروليكية أو الكهربائية، على تقليل القوة التي يحتاجها السائق لتدوير المقود.
يمكن تبسيط العملية في ثلاث مراحل:
- يقوم السائق بتدوير عجلة القيادة.
- تنتقل الحركة عبر عمود التوجيه إلى آلية التوجيه.
- تتحرك العجلات في الاتجاه المطلوب مع مساعدة النظام المعزز إذا كانت السيارة مجهزة به.
وهنا يجب التفريق بين آلية التوجيه نفسها، مثل الترس والجريدة المسننة، وبين نظام المساعدة الذي يجعل عملية التوجيه أسهل، مثل النظام الهيدروليكي أو نظام التوجيه الكهربائي EPS.
مكونات نظام التوجيه في السيارة
عجلة القيادة
عجلة القيادة هي الجزء الذي يتفاعل معه السائق مباشرة. عند تدويرها، تنتقل الحركة إلى عمود التوجيه ثم إلى بقية أجزاء النظام حتى تتحرك العجلات في الاتجاه المطلوب.
عمود التوجيه
يربط عمود التوجيه بين عجلة القيادة وآلية التوجيه. وينقل حركة الدوران من المقود إلى الأجزاء المسؤولة عن تحريك العجلات.
في السيارات الحديثة، قد يحتوي عمود التوجيه على مفاصل وأجزاء مصممة للمساعدة في تحقيق متطلبات السلامة وتوفير الوضع الهندسي المناسب لمكونات السيارة.
علبة أو آلية التوجيه
تُعد آلية التوجيه من أهم أجزاء النظام، لأنها تحول حركة السائق على عجلة القيادة إلى حركة تؤثر في اتجاه العجلات.
تستخدم الكثير من السيارات الحديثة نظام الترس والجريدة المسننة، بينما توجد أنظمة أخرى مثل الكرات المعاد تدويرها في بعض المركبات، خصوصًا بعض المركبات الأكبر حجمًا.
إذا كنت تريد معرفة المزيد عن الجزء المسؤول عن نقل حركة التوجيه، يمكنك الاطلاع على دليل علبة الدركسيون.
قضبان الربط وأذرع التوجيه
تعمل قضبان الربط ومكونات التوجيه المرتبطة بها على نقل الحركة من آلية التوجيه إلى العجلات. وتؤثر حالة هذه الأجزاء بشكل مباشر في دقة استجابة السيارة وفي ثبات اتجاهها.
تآكل أو ارتخاء بعض هذه المكونات قد يؤدي إلى ظهور أعراض مثل وجود فراغ في المقود، أو عدم ثبات اتجاه السيارة، أو ظهور أصوات أثناء التوجيه.
مضخة التوجيه في الأنظمة الهيدروليكية
في السيارات المزودة بالتوجيه الهيدروليكي، تعمل المضخة على توفير ضغط سائل التوجيه اللازم لمساعدة السائق على تدوير العجلات بسهولة.
أي مشكلة في المضخة أو الخراطيم أو مستوى السائل يمكن أن تؤثر في أداء النظام، وقد تظهر على شكل ثقل في المقود أو أصوات غير طبيعية أو تسرب للسائل.
المحرك والحساسات في نظام EPS
في نظام التوجيه الكهربائي EPS، يتم استخدام محرك كهربائي وحساسات ووحدة تحكم إلكترونية لتوفير المساعدة المطلوبة للسائق.
وفقًا لشرح Bosch، يعتمد نظام EPS على إشارة من حساس عزم التوجيه، ثم تقوم وحدة التحكم بحساب مقدار المساعدة المطلوبة وإرسالها إلى المحرك الكهربائي (تعرف على آلية عمل نظام التوجيه الكهربائي EPS من Bosch).

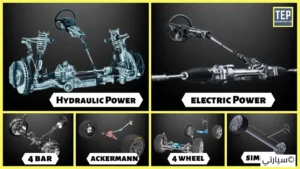

أنواع أنظمة التوجيه في السيارة
عند تصنيف أنظمة التوجيه، من الأفضل تقسيمها إلى مجموعتين. المجموعة الأولى تتعلق بآلية تحويل حركة المقود إلى حركة للعجلات، والمجموعة الثانية تتعلق بالطريقة المستخدمة لتقديم المساعدة للسائق.
نظام الترس والجريدة المسننة
يُعد نظام الترس والجريدة المسننة من أكثر أنظمة التوجيه استخدامًا في سيارات الركوب الحديثة.
عند تدوير عجلة القيادة، يدور الترس المتصل بعمود التوجيه، ويتفاعل مع الجريدة المسننة لتحويل الحركة الدورانية إلى حركة خطية. تنتقل هذه الحركة بعد ذلك إلى قضبان الربط لتحريك العجلات.
من أهم مميزات هذا التصميم:
- تصميم مدمج نسبيًا.
- استجابة مباشرة لحركة عجلة القيادة.
- مناسب لعدد كبير من السيارات الحديثة.
- سهولة دمجه مع أنظمة المساعدة الهيدروليكية أو الكهربائية.
نظام الكرات المعاد تدويرها
يستخدم هذا التصميم آلية تعتمد على كرات معدنية معاد تدويرها داخل مسار خاص للمساعدة على نقل الحركة وتقليل الاحتكاك.
يوجد هذا النوع في بعض المركبات التي تتطلب تصميمًا مناسبًا للأحمال الكبيرة، ويمكن أن يختلف استخدامه بحسب تصميم السيارة ونوع نظام التعليق والتوجيه المستخدم.
التوجيه الهيدروليكي
يعتمد نظام التوجيه الهيدروليكي على سائل مضغوط لتوفير المساعدة المطلوبة أثناء تدوير عجلة القيادة.
تقوم مضخة التوجيه بتوفير الضغط، ثم ينتقل السائل عبر الخراطيم والمكونات الهيدروليكية لمساعدة آلية التوجيه على تحريك العجلات.
مميزات التوجيه الهيدروليكي
- يوفر مساعدة واضحة عند السرعات المنخفضة والمناورة.
- كان ولا يزال مستخدمًا في عدد كبير من السيارات والمركبات.
- يمكن تشخيص كثير من أعطاله من خلال الفحص الميكانيكي ومراقبة مستوى السائل والتسريبات.
أشهر مشاكل التوجيه الهيدروليكي
قد تشمل المشاكل المحتملة انخفاض مستوى سائل التوجيه، أو وجود تسريب، أو ضعف المضخة، أو تلف بعض الخراطيم والوصلات.
إذا كنت تواجه ثقلًا في المقود أو صوت ونة أو تراجعًا في أداء النظام الهيدروليكي، يمكنك الانتقال إلى دليل زيت الدركسون وأسباب نقصه ومشاكله لمزيد من التفاصيل.
التوجيه الكهربائي EPS
يعتمد التوجيه الكهربائي EPS على محرك كهربائي ووحدة تحكم وحساسات لتوفير المساعدة أثناء التوجيه، بدل الاعتماد على مضخة هيدروليكية وسوائل التوجيه بالطريقة التقليدية.
ومن مزايا EPS إمكانية التحكم في مقدار المساعدة وفق ظروف القيادة ومدخلات السائق. كما أن عدم وجود مضخة هيدروليكية تعمل باستمرار يمكن أن يساعد في تحسين كفاءة استهلاك الطاقة مقارنة ببعض الأنظمة الهيدروليكية.
مميزات نظام EPS
- لا يحتاج إلى سائل توجيه بالطريقة المستخدمة في النظام الهيدروليكي التقليدي.
- يمكن التحكم إلكترونيًا في مقدار المساعدة.
- يسمح بدمج وظائف إلكترونية متقدمة مع نظام التوجيه.
- يمكن أن يساعد في تحسين كفاءة استهلاك الطاقة.
أشهر مشاكل نظام EPS
قد ترتبط مشاكل EPS بالحساسات أو المحرك الكهربائي أو وحدة التحكم أو التغذية الكهربائية أو الاتصالات الإلكترونية بين مكونات النظام.
عند ظهور مشكلة في نظام التوجيه الكهربائي، قد تظهر لمبة تحذير خاصة بالتوجيه على لوحة العدادات، وقد تتغير قوة المساعدة التي يشعر بها السائق.
إذا كنت تريد التوسع في التشخيص، يمكنك قراءة دليل نظام التوجيه الكهربائي EPS.
الفرق بين التوجيه الهيدروليكي والتوجيه الكهربائي
| العنصر | التوجيه الهيدروليكي | التوجيه الكهربائي EPS |
|---|---|---|
| طريقة المساعدة | ضغط سائل التوجيه | محرك كهربائي وتحكم إلكتروني |
| مضخة هيدروليكية | نعم في الأنظمة التقليدية | لا |
| سائل توجيه | نعم | لا بالطريقة التقليدية |
| المكونات الإلكترونية | أقل عادةً | أساسية في النظام |
| التشخيص | فحص ميكانيكي وهيدروليكي | فحص ميكانيكي وكهربائي وإلكتروني حسب الحالة |
لا يمكن القول إن أحد النظامين هو الأفضل لجميع السيارات في كل الظروف، لأن الاختيار يعتمد على تصميم السيارة ومتطلبات الشركة المصنعة وطريقة استخدامها.
أشهر أعراض ومشاكل نظام التوجيه
يمكن أن تظهر مشاكل نظام التوجيه في صورة أعراض مختلفة، وبعضها قد يكون مرتبطًا بنظام التوجيه نفسه، بينما قد تكون أعراض أخرى ناتجة عن أجزاء من التعليق أو الإطارات أو الفرامل.
ثقل عجلة القيادة
إذا أصبحت عجلة القيادة أصعب من المعتاد، فقد يكون السبب مختلفًا حسب نوع النظام المستخدم في السيارة.
في النظام الهيدروليكي، يمكن أن يرتبط الثقل بانخفاض مستوى السائل أو وجود تسريب أو ضعف المضخة أو مشكلة في أحد مكونات النظام.
أما في EPS، فقد يرتبط فقدان المساعدة بخلل كهربائي أو إلكتروني أو بمشكلة في أحد الحساسات أو المحرك أو وحدة التحكم.
للتشخيص التفصيلي لهذه المشكلة، راجع مقال صعوبة التوجيه في السيارة وأسباب ثقل الدركسون.
أصوات عند تدوير المقود
قد يشير صوت الونة أو الأنين في السيارات الهيدروليكية إلى مشكلة في مستوى السائل أو وجود هواء أو خلل في المضخة، بينما قد ترتبط أصوات الطقطقة أو الخبط بأجزاء أخرى من نظام التوجيه أو التعليق.
لذلك لا ينبغي تشخيص المشكلة اعتمادًا على الصوت وحده، بل يجب تحديد وقت ظهور الصوت، وهل يحدث أثناء الوقوف أو الحركة، وهل يصاحبه تغير في ثقل المقود أو استجابة السيارة.
تسرب سائل التوجيه
تسرب السائل يخص السيارات التي تستخدم نظام توجيه هيدروليكي يعتمد على السائل. وجود بقع أو آثار واضحة للسائل أسفل مقدمة السيارة يستدعي فحص مصدر التسرب وعدم الاكتفاء بإضافة السائل بشكل متكرر.
وجود فراغ في عجلة القيادة
إذا تحركت عجلة القيادة لمسافة ملحوظة قبل أن تبدأ العجلات في الاستجابة، فقد تكون هناك مشكلة في أحد مكونات نظام التوجيه أو الوصلات المرتبطة به.
يحتاج هذا النوع من الأعراض إلى فحص متخصص، خصوصًا إذا كان مصحوبًا بانحراف السيارة أو عدم ثباتها.
اهتزاز المقود
ليس كل اهتزاز في المقود ناتجًا عن نظام التوجيه. قد تكون المشكلة مرتبطة بتوازن العجلات أو الإطارات أو أجزاء التعليق أو الفرامل.
لذلك يجب تحديد الظروف التي يظهر فيها الاهتزاز، مثل السرعة التي يبدأ عندها، أو ظهوره أثناء الضغط على الفرامل، قبل ربطه مباشرة بنظام التوجيه.

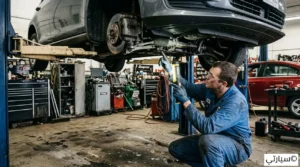

كيف يتم فحص نظام التوجيه؟
يمكن إجراء بعض الفحوصات البسيطة، لكن لا ينبغي للسائق تفكيك مكونات التوجيه أو إجراء إصلاحات معقدة دون الخبرة والأدوات المناسبة، لأن هذا النظام مرتبط مباشرة بالتحكم في اتجاه السيارة.
الفحص البصري
ابدأ بفحص المنطقة المحيطة بمكونات التوجيه بحثًا عن تسربات أو أجزاء تالفة أو وصلات مرتخية بشكل واضح.
فحص سائل التوجيه في السيارات الهيدروليكية
إذا كانت السيارة تستخدم توجيهًا هيدروليكيًا، افحص مستوى السائل وفق تعليمات الشركة المصنعة. انخفاض المستوى قد يكون نتيجة تسرب، لذلك لا ينبغي اعتبار إضافة السائل حلًا نهائيًا قبل معرفة سبب انخفاضه.
مراقبة أداء عجلة القيادة
انتبه إلى أي تغير في مقاومة المقود أو ظهور أصوات جديدة أو تغير في استجابة السيارة. الأعراض التي تظهر فجأة تستحق اهتمامًا أكبر من التغيرات البسيطة التي تحدث تدريجيًا.
فحص نظام EPS إلكترونيًا
إذا كانت السيارة مزودة بنظام EPS، فقد يحتاج التشخيص إلى قراءة رموز الأعطال باستخدام معدات تشخيص مناسبة، خصوصًا عند ظهور لمبة تحذير نظام التوجيه.
متى يجب التوقف عن القيادة وفحص نظام التوجيه؟
بعض مشاكل التوجيه لا ينبغي تأجيل فحصها، خصوصًا إذا حدث تغير مفاجئ في قدرة السائق على التحكم بالسيارة.
من العلامات التي تستدعي التوقف في مكان آمن وطلب الفحص:
- تحول المقود إلى ثقيل جدًا بشكل مفاجئ.
- فقدان واضح أو مفاجئ للمساعدة على التوجيه.
- ظهور تحذير نظام التوجيه مع تغير في أداء المقود.
- وجود تسرب كبير في سائل التوجيه في سيارة هيدروليكية.
- ظهور أصوات معدنية قوية مصحوبة بتغير في التحكم.
- وجود فراغ كبير في المقود أو عدم استجابة العجلات بالشكل الطبيعي.
تحذر أدلة تشغيل السيارات من أن استمرار القيادة مع انخفاض مساعدة التوجيه قد يمثل خطرًا على السلامة. لذلك يجب الرجوع إلى دليل السيارة واتباع تعليمات الشركة المصنعة عند ظهور تحذير EPS أو حدوث تغير واضح في أداء التوجيه.
نصائح صيانة نظام التوجيه في السيارة
افحص النظام وفق جدول صيانة السيارة
لا توجد فترة واحدة مناسبة لجميع السيارات لفحص أو تغيير كل مكونات نظام التوجيه. اتبع جدول الصيانة الخاص بسيارتك، لأن نوع النظام والمكونات المستخدمة يختلفان من سيارة إلى أخرى.
افحص سائل التوجيه إذا كانت السيارة هيدروليكية
في السيارات التي تستخدم التوجيه الهيدروليكي، راقب مستوى السائل وحالته وفق تعليمات الشركة المصنعة. انخفاض السائل بشكل متكرر قد يشير إلى وجود تسرب يحتاج إلى إصلاح.
افحص الخراطيم والوصلات
يمكن أن تتعرض الخراطيم والوصلات للتلف مع مرور الوقت. وجود تسريب أو تشققات أو تلف واضح يستدعي الفحص والإصلاح المناسب.
راقب قضبان الربط ومكونات التوجيه
تآكل أو ارتخاء مكونات التوجيه قد يؤثر في دقة استجابة السيارة وثباتها. لذلك ينبغي فحصها ضمن الصيانة الدورية، خصوصًا إذا ظهرت أصوات أو اهتزازات أو تغير في استجابة المقود.
لا تستخدم سائلًا غير مناسب
إذا كانت السيارة تستخدم نظام توجيه هيدروليكي، استخدم السائل المحدد من الشركة المصنعة فقط. لا تفترض أن جميع سوائل التوجيه متوافقة مع جميع السيارات.
انتبه إلى نظام EPS
السيارات المزودة بـ EPS لا تستخدم سائل توجيه بالطريقة التقليدية. لذلك فإن البحث عن خزان زيت باور في سيارة تعمل بنظام EPS قد لا يكون له معنى أصلًا.
كيف تعرف نوع نظام التوجيه في سيارتك؟
يمكن معرفة نوع النظام من خلال دليل السيارة أو مواصفاتها الفنية. كما يمكن فحص حجرة المحرك في السيارات الهيدروليكية للبحث عن خزان سائل التوجيه، لكن غياب الخزان لا يكفي وحده لتحديد النظام في جميع السيارات.
إذا كانت السيارة مزودة بنظام EPS، فعادةً ما تعتمد المساعدة على مكونات كهربائية وإلكترونية بدل المضخة الهيدروليكية والسائل.
أفضل طريقة هي الرجوع إلى دليل المالك أو مواصفات السيارة، خصوصًا عند الحاجة إلى معرفة نوع السائل أو إجراءات الصيانة.
الخلاصة
نظام التوجيه في السيارة هو أحد الأنظمة الأساسية التي تسمح للسائق بالتحكم في اتجاه المركبة. ويتكون من مجموعة من المكونات الميكانيكية، وقد يعمل مع نظام مساعدة هيدروليكي أو كهربائي حسب تصميم السيارة.
فهم الفرق بين آلية التوجيه ونوع المساعدة يجعل تشخيص المشكلات أكثر دقة. كما أن الانتباه إلى ثقل المقود، والأصوات غير الطبيعية، والتسربات، والاهتزازات، وتحذيرات EPS يساعد على اكتشاف المشكلات في وقت مبكر.
ولا توجد فترة صيانة موحدة تناسب جميع السيارات، لذلك يجب الاعتماد على دليل السيارة وجدول الصيانة الموصى به من الشركة المصنعة. وإذا ظهر تغير مفاجئ في قدرة السيارة على التوجيه أو التحكم، فمن الأفضل التوقف في مكان آمن وطلب فحص متخصص بدل الاستمرار في القيادة دون معرفة السبب.
الأسئلة الشائعة حول نظام التوجيه في السيارة
ما وظيفة نظام التوجيه في السيارة؟
وظيفة نظام التوجيه هي نقل أوامر السائق من عجلة القيادة إلى العجلات لتغيير اتجاه السيارة، مع توفير المساعدة اللازمة لتقليل الجهد المطلوب من السائق بحسب نوع النظام.
ما الفرق بين التوجيه الهيدروليكي والتوجيه الكهربائي؟
التوجيه الهيدروليكي يستخدم ضغط سائل التوجيه لتقديم المساعدة، بينما يعتمد EPS على محرك كهربائي ووحدة تحكم وحساسات لتوفير المساعدة. لذلك تختلف طريقة الصيانة والتشخيص بين النظامين.
هل كل السيارات تحتاج إلى زيت دركسون؟
لا. السيارات المزودة بنظام توجيه كهربائي EPS لا تستخدم سائل توجيه بالطريقة التقليدية، بينما تحتاج الأنظمة الهيدروليكية إلى سائل مناسب وفق مواصفات الشركة المصنعة.
ما أسباب ثقل الدركسون؟
تختلف الأسباب حسب نوع السيارة ونظام التوجيه. في الأنظمة الهيدروليكية قد يرتبط الأمر بانخفاض السائل أو التسريب أو مشكلة في المضخة، بينما قد ترتبط المشكلة في EPS بمكونات كهربائية أو إلكترونية أو بانخفاض الجهد الكهربائي.
متى يحتاج نظام التوجيه إلى فحص متخصص؟
يُنصح بالفحص المتخصص عند ظهور ثقل مفاجئ في المقود، أو أصوات غير طبيعية، أو فراغ واضح في عجلة القيادة، أو تسرب سائل، أو ظهور تحذير EPS، أو أي تغير يؤثر في قدرة السائق على التحكم بالسيارة.
هل التوجيه الكهربائي أفضل من الهيدروليكي؟
لا توجد إجابة واحدة تناسب جميع السيارات. كلا النظامين له تصميمه ومزاياه ومتطلبات صيانته، ويعتمد الاختيار على تصميم السيارة ومتطلبات الشركة المصنعة.
