تُعد أذرعة السيارة من الأجزاء المهمة في نظام التوجيه، لأنها تنقل حركة نظام التوجيه إلى العجلات الأمامية وتساعد على توجيه السيارة بدقة. وعندما تتعرض الأذرعة أو المفاصل المرتبطة بها للتآكل، قد تظهر علامات مثل وجود فراغ في المقود، عدم دقة التوجيه، انحراف السيارة أو صدور أصوات غير طبيعية.
في هذا الدليل، سنتعرف على وظيفة أذرعة التوجيه، مكوناتها، أسباب تلفها، أبرز أعراض تلفها، كيفية فحصها، ومتى تحتاج إلى الاستبدال. وسنوضح أيضًا الفرق بينها وبين المقصات، لأن الخلط بين هذه الأجزاء شائع.
- ما هي أذرعة السيارة وما وظيفتها؟
- ما مكونات أذرعة التوجيه؟
- ما الفرق بين أذرعة التوجيه والمقصات؟
- أهمية أذرعة التوجيه في القيادة
- أسباب تلف أذرعة السيارة
- السير المتكرر على الطرق الوعرة
- تآكل المفاصل
- تلف الجلود الواقية
- الحوادث والصدمات
- تلف أجزاء أخرى في نظام التوجيه أو التعليق
- علامات وأعراض تلف أذرعة السيارة
- وجود فراغ أو رخاوة في المقود
- عدم دقة التوجيه
- انحراف السيارة
- أصوات طقطقة أو طرقعة
- تآكل غير منتظم في الإطارات
- اهتزاز المقود
- كيف يتم فحص أذرعة السيارة؟
- الفحص البصري
- فحص الخلوص في المفاصل
- فحص الإطارات وزوايا العجلات
- فحص السيارة على جهاز الرفع
- هل يمكن معرفة تلف أذرعة السيارة من تجربة القيادة فقط؟
- متى يجب تغيير أذرعة السيارة؟
- عند وجود خلوص غير طبيعي
- عند تلف المفصل أو الذراع
- بعد حادث أو ضربة قوية
- عندما تظهر أعراض خطيرة في التوجيه
- هل يمكن القيادة بأذرعة سيارة تالفة؟
- ماذا يحدث بعد تغيير أذرعة السيارة؟
- كيف تحافظ على أذرعة السيارة؟
- الفرق بين تلف أذرعة التوجيه ومشاكل نظام التوجيه الأخرى
- متى تحتاج إلى فني متخصص؟
- الخلاصة
- أسئلة شائعة عن أذرعة السيارة
- ما هي أذرعة السيارة؟
- ما أعراض تلف أذرعة السيارة؟
- هل أذرعة التوجيه هي نفسها المقصات؟
- ما الفرق بين الذراع الداخلي والذراع الخارجي؟
- هل تحتاج السيارة إلى ضبط زوايا بعد تغيير أذرعة التوجيه؟
- هل طقطقة المقود تعني تلف أذرعة السيارة؟
- هل يمكن القيادة بأذرعة تالفة؟
- خالد

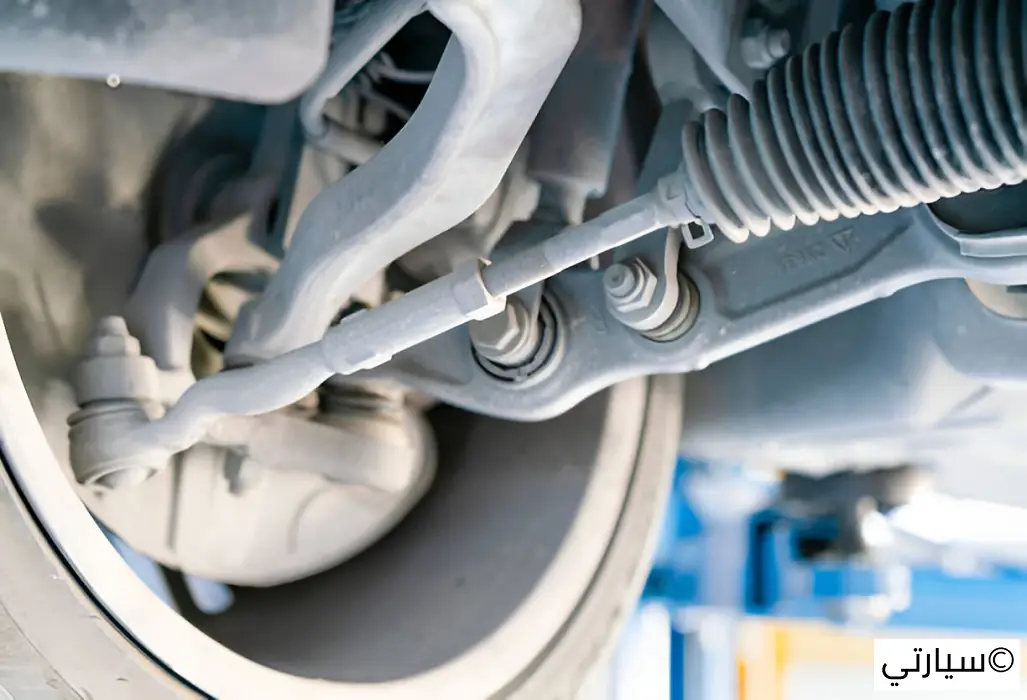

ما هي أذرعة السيارة وما وظيفتها؟
يقصد بأذرعة السيارة في سياق نظام التوجيه عادةً أذرعة التوجيه Tie Rods، وهي الوصلات التي تربط علبة التوجيه أو علبة الدركسون بمفصل التوجيه عند العجلة. وظيفتها الأساسية هي نقل الحركة الجانبية الناتجة عن تدوير المقود إلى العجلات، حتى تتحرك العجلات إلى اليمين أو اليسار.
في أنظمة التوجيه التي تعتمد على Rack and Pinion، تتحرك علبة التوجيه يمينًا ويسارًا، ثم تنتقل هذه الحركة عبر أذرعة التوجيه إلى مفاصل العجلات. وتوضح نيسان في شرحها لنظام التوجيه أن ذراع التوجيه يربط طرف علبة التوجيه بذراع التوجيه المتصل بالعجلة.
وتوضح شركة ZF أيضًا أن أذرعة التوجيه تعمل كحلقة وصل بين نظام التوجيه ومفاصل العجلات، وأنها تتكون عادةً من جزء داخلي وجزء خارجي مع مفاصل تسمح بالحركة المطلوبة أثناء التوجيه. المصدر الفني من ZF

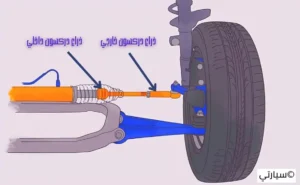

ما مكونات أذرعة التوجيه؟
قد يختلف تصميم نظام التوجيه من سيارة إلى أخرى، لكن أذرعة التوجيه في كثير من السيارات تتكون من مجموعة تشمل:
- الذراع الداخلي أو Rack End: يتصل بعلبة التوجيه من الداخل وينقل حركتها إلى الجزء الخارجي.
- الذراع الخارجي أو Tie Rod End: يتصل بمفصل التوجيه بالقرب من العجلة ويسمح بحركة المفصل أثناء توجيه السيارة.
- المفاصل الكروية: تسمح للأجزاء بالحركة بزوايا مختلفة مع الحفاظ على اتصال نظام التوجيه.
- جلدة الحماية: تساعد على حماية بعض المفاصل والأجزاء الداخلية من الأوساخ والرطوبة.
ولا يعني تلف أحد هذه المكونات بالضرورة أن جميع أجزاء مجموعة التوجيه تحتاج إلى الاستبدال. يجب تحديد الجزء المتضرر من خلال الفحص.
ما الفرق بين أذرعة التوجيه والمقصات؟
من أكثر الأخطاء الشائعة استخدام مصطلح أذرعة السيارة للإشارة إلى أكثر من قطعة. أذرعة التوجيه والمقصات Control Arms ليستا الجزء نفسه، رغم وجودهما بالقرب من العجلات الأمامية وتشابه بعض الأعراض عند تلفهما.
أذرعة التوجيه تنتمي أساسًا إلى نظام التوجيه وتعمل على نقل حركة التوجيه إلى العجلات. أما المقصات فهي جزء من نظام التعليق وتربط مفصل العجلة بهيكل السيارة أو الشاصي وتساعد على التحكم في حركة العجلة أثناء صعودها وهبوطها.
توضح ZF أن المقصات تعمل كوصلة بين مفصل التوجيه وهيكل السيارة في أنظمة التعليق المستقلة، بينما تؤدي أذرعة التوجيه وظيفة مختلفة مرتبطة مباشرة بحركة التوجيه. تعرف على وظيفة المقصات من ZF
لذلك، إذا ظهرت طقطقة أو اهتزاز أو عدم ثبات في السيارة، فلا يمكن الجزم بأن السبب هو أذرعة التوجيه فقط. قد تكون المشكلة في المقصات، المفاصل، الإطارات، ضبط الزوايا أو أجزاء أخرى من نظام التوجيه والتعليق.
أهمية أذرعة التوجيه في القيادة
سلامة أذرعة التوجيه مهمة لأن هذه الأجزاء تقع ضمن السلسلة الميكانيكية التي تنقل أوامر السائق من المقود إلى العجلات. أي وجود خلوص أو تلف في أحد المفاصل يمكن أن يؤثر على دقة الاستجابة ويجعل التوجيه أقل إحكامًا.
وتزداد أهمية هذه الأجزاء عند تغيير اتجاه السيارة أو المرور فوق طرق غير مستوية، لأن نظام التوجيه والتعليق يحتاج إلى الحفاظ على اتصال دقيق بين العجلات وباقي مكونات السيارة.
لهذا السبب، فإن وجود فراغ غير طبيعي في المقود أو شعور بأن السيارة لا تستجيب للتوجيه كما كانت من قبل يستحق الفحص، بدل محاولة تحديد القطعة التالفة اعتمادًا على العرض وحده.
أسباب تلف أذرعة السيارة
لا يوجد عمر افتراضي واحد ينطبق على أذرعة التوجيه في جميع السيارات. يعتمد عمرها على تصميم السيارة، حالة الطرق، أسلوب القيادة، الصدمات السابقة وجودة القطعة وظروف التشغيل.
السير المتكرر على الطرق الوعرة
الحفر والمطبات والصدمات القوية يمكن أن تعرض مكونات نظام التوجيه والتعليق لإجهاد متكرر. كما يمكن للاصطدام القوي برصيف أو حفرة عميقة أن يؤدي إلى انحناء أو تلف أحد المكونات.
تآكل المفاصل
تحتوي أجزاء أذرعة التوجيه على مفاصل تسمح بالحركة أثناء توجيه العجلات. ومع مرور الوقت قد تتعرض هذه المفاصل للتآكل، ما يؤدي إلى ظهور خلوص أو حركة غير طبيعية.
تلف الجلود الواقية
تساعد الجلود الواقية على منع وصول الأوساخ والرطوبة إلى بعض المفاصل. وإذا تمزقت أو تلفت، فقد تتعرض الأجزاء الداخلية للتلوث والرطوبة، ما قد يسرع عملية التآكل.
الحوادث والصدمات
يمكن لحادث أو ضربة قوية في العجلة أو نظام التعليق أن تؤثر على هندسة التوجيه أو تسبب انحناء أحد المكونات. وفي هذه الحالات، لا يكفي استبدال القطعة المتضررة دون فحص بقية أجزاء نظام التوجيه وضبط زوايا العجلات عند الحاجة.
تلف أجزاء أخرى في نظام التوجيه أو التعليق
أحيانًا لا يكون مصدر المشكلة هو ذراع التوجيه نفسه. فقد تتشابه الأعراض مع تلف المقصات أو المفاصل أو أجزاء أخرى من نظام التوجيه. لذلك يجب إجراء فحص فعلي قبل شراء قطع الغيار.
علامات وأعراض تلف أذرعة السيارة
تختلف الأعراض حسب الجزء المتضرر ودرجة التآكل، لكن هناك مجموعة من العلامات التي تستحق الفحص.
وجود فراغ أو رخاوة في المقود
إذا شعرت بأنك تستطيع تحريك المقود قليلًا قبل أن تبدأ العجلات في الاستجابة، فقد يكون هناك خلوص في أحد أجزاء نظام التوجيه. أذرعة التوجيه والمفاصل المرتبطة بها من الأجزاء التي يجب فحصها في هذه الحالة.
عدم دقة التوجيه
إذا أصبحت السيارة تستجيب لحركة المقود بشكل أقل دقة من المعتاد أو احتجت إلى تصحيح اتجاه السيارة باستمرار، فقد تكون هناك مشكلة في نظام التوجيه أو التعليق أو زوايا العجلات.
انحراف السيارة
انحراف السيارة إلى أحد الجانبين يمكن أن يحدث لأسباب متعددة، منها مشاكل في زوايا العجلات أو الإطارات أو مكونات التوجيه والتعليق. لذلك لا يعتبر الانحراف دليلًا قاطعًا على تلف أذرعة التوجيه.
أصوات طقطقة أو طرقعة
قد تظهر أصوات غير طبيعية عند تدوير المقود أو عند المرور فوق المطبات إذا كان أحد المفاصل أو الأجزاء المرتبطة بالتوجيه أو التعليق متآكلًا.
لكن الطقطقة وحدها لا تكفي لتحديد الجزء المسؤول، لأن المقصات، وصلات التوازن، المفاصل وأجزاء أخرى قد تسبب أصواتًا مشابهة.
تآكل غير منتظم في الإطارات
قد يرتبط تلف مكونات التوجيه أو تغير زوايا العجلات بتآكل غير طبيعي للإطارات. لذلك، إذا لاحظت أن الحافة الداخلية أو الخارجية للإطار تتآكل بصورة أكبر من بقية المداس، فمن الأفضل فحص نظام التوجيه والتعليق وزوايا العجلات.
اهتزاز المقود
اهتزاز المقود له أسباب عديدة، وليس من الصحيح اعتباره دليلًا مباشرًا على تلف أذرعة التوجيه. يمكن أن يكون السبب ترصيص الإطارات، مشاكل في الإطارات أو الفرامل، خللًا في زوايا العجلات أو تآكل أحد أجزاء التوجيه والتعليق.
إذا كان الاهتزاز هو المشكلة الأساسية التي تواجهك، يمكنك قراءة دليل اهتزاز المقود وأسبابه على موقع سيارتي لفهم الاحتمالات المختلفة قبل استبدال أي قطعة.
كيف يتم فحص أذرعة السيارة؟
الفحص الدقيق أهم من الاعتماد على الأعراض وحدها. بعض العلامات يمكن أن تنتج عن أكثر من قطعة، ولذلك يحتاج التشخيص إلى فحص نظام التوجيه والتعليق ككل.
الفحص البصري
يبدأ الفحص عادةً بالبحث عن علامات واضحة مثل تلف الجلود الواقية، الصدأ الشديد، انحناء أحد الأجزاء أو وجود آثار صدمة. كما يتم فحص حالة المفاصل والوصلات المرتبطة بنظام التوجيه.
فحص الخلوص في المفاصل
وجود حركة زائدة في أحد مفاصل التوجيه قد يشير إلى تآكل يحتاج إلى معالجة. ويجب إجراء هذا الفحص بالطريقة المناسبة ووفق مواصفات السيارة، لأن مقدار الحركة المقبول يختلف حسب تصميم المركبة والجزء.
وتوصي إرشادات فورد الخاصة بفحص نظام التوجيه بفحص أذرعة التوجيه والوصلات والمفاصل والتأكد من إحكامها، كما تؤكد أن مشاكل التوجيه ينبغي تصحيحها بواسطة فني مؤهل. إرشادات فورد لفحص نظام التوجيه
فحص الإطارات وزوايا العجلات
إذا ظهرت علامات مثل انحراف السيارة أو تآكل الإطارات بشكل غير منتظم، فمن المهم فحص زوايا العجلات. فقد تكون المشكلة في المحاذاة، أو قد يكون هناك جزء متضرر تسبب في تغير الزوايا.
فحص السيارة على جهاز الرفع
يمكن للفني فحص المكونات من أسفل السيارة والتأكد من وجود أي خلوص أو تلف في المفاصل والوصلات. لا يُنصح بمحاولة تشخيص الأجزاء أسفل السيارة دون معدات الرفع والتأمين المناسبة.
هل يمكن معرفة تلف أذرعة السيارة من تجربة القيادة فقط؟
لا. تجربة القيادة يمكن أن تكشف أعراضًا مثل الرخاوة أو عدم دقة التوجيه أو الأصوات، لكنها لا تحدد وحدها الجزء التالف.
فعلى سبيل المثال، قد تشعر باهتزاز في المقود بسبب الإطارات أو الفرامل أو نظام التعليق، بينما قد يكون الشعور بالفراغ في التوجيه مرتبطًا بأحد أجزاء نظام التوجيه. لذلك يجب استخدام تجربة القيادة كجزء من عملية التشخيص وليس كبديل للفحص الميكانيكي.
متى يجب تغيير أذرعة السيارة؟
يتم تغيير أذرعة التوجيه عندما يثبت الفحص وجود تلف أو خلوص غير مقبول أو انحناء أو ضرر يؤثر في سلامة وأداء نظام التوجيه.
عند وجود خلوص غير طبيعي
إذا أثبت الفحص وجود حركة زائدة في الذراع أو المفصل خارج الحدود التي تحددها الشركة المصنعة، فقد يحتاج الجزء إلى الاستبدال.
عند تلف المفصل أو الذراع
إذا كان المفصل متآكلًا أو كان الذراع نفسه منحنيًا أو متضررًا نتيجة صدمة، فيجب تحديد الإجراء المناسب حسب تصميم السيارة وتعليمات الشركة المصنعة.
بعد حادث أو ضربة قوية
بعد اصطدام قوي في العجلة أو الرصيف، من الأفضل فحص نظام التوجيه والتعليق بدل الاكتفاء بفحص الإطار. بعض الأضرار قد لا تكون واضحة من الخارج.
عندما تظهر أعراض خطيرة في التوجيه
إذا أصبح المقود شديد الرخاوة، أو فقدت السيارة دقة التوجيه، أو ظهرت أصوات قوية مصحوبة بتغير واضح في التحكم، فلا تؤجل الفحص. مشاكل التوجيه قد ترتبط مباشرة بالقدرة على التحكم في السيارة.
هل يمكن القيادة بأذرعة سيارة تالفة؟
لا يمكن إعطاء إجابة واحدة لجميع الحالات، لأن درجة التلف هي العامل الأساسي. وجود تلف بسيط في جزء معين ليس مثل وجود خلوص كبير أو جزء مكسور أو ضرر يؤثر على اتصال العجلة بنظام التوجيه.
إذا كان هناك فقدان واضح في دقة التوجيه، أو خلوص كبير في المقود، أو صوت معدني قوي مصحوب بتغير في التحكم، فمن الأفضل عدم المخاطرة بالقيادة حتى يتم فحص السيارة.
وتشير وثائق السلامة المتعلقة بأعطال أذرعة التوجيه إلى أن فشل بعض مكونات Tie Rod يمكن أن يؤثر في التحكم بالمركبة. لذلك يجب التعامل مع تلف هذه الأجزاء باعتباره مشكلة سلامة وليس مجرد مصدر للإزعاج أو الضوضاء.
ماذا يحدث بعد تغيير أذرعة السيارة؟
بعد استبدال أحد أجزاء أذرعة التوجيه، قد تحتاج السيارة إلى فحص وضبط زوايا العجلات، خصوصًا عندما يؤثر العمل على طول أو موضع وصلة التوجيه.
الهدف من ضبط الزوايا هو التأكد من أن العجلات تعمل ضمن القيم المحددة للسيارة. كما يساعد ذلك على الحفاظ على استقامة السيارة وتقليل التآكل غير الطبيعي للإطارات.
لذلك لا يكفي تركيب القطعة الجديدة فقط. يجب أن يتأكد الفني من أن نظام التوجيه يعمل بصورة صحيحة وأن زوايا العجلات مناسبة لمواصفات السيارة.
كيف تحافظ على أذرعة السيارة؟
لا توجد طريقة تمنع تآكل أذرعة التوجيه إلى الأبد، لكن بعض الممارسات تساعد على اكتشاف المشكلات مبكرًا وتقليل احتمالات تعرض الأجزاء للصدمات.
- خفف السرعة عند المرور فوق الحفر والمطبات.
- تجنب صعود الأرصفة أو الاصطدام بها بقوة.
- افحص السيارة بعد الصدمات القوية التي تصيب العجلات.
- راقب أي تغير مفاجئ في دقة المقود أو استجابة السيارة.
- افحص الإطارات عند ظهور تآكل غير منتظم.
- التزم بجدول الصيانة والفحص الموصى به من الشركة المصنعة.
ولا يُنصح بإضافة التشحيم إلى أذرعة التوجيه بشكل عشوائي. بعض المكونات الحديثة تكون مصممة كوحدات مغلقة ولا تتطلب تشحيمًا دوريًا من المستخدم. لذلك يجب اتباع تعليمات السيارة والقطعة المستخدمة.

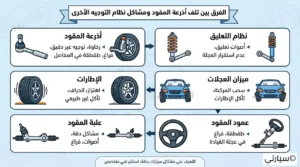

الفرق بين تلف أذرعة التوجيه ومشاكل نظام التوجيه الأخرى
قد تتشابه أعراض عدة أعطال في نظام التوجيه، ولهذا فإن تحديد القطعة من العرض وحده قد يؤدي إلى استبدال جزء سليم دون حل المشكلة.
- أذرعة التوجيه: قد ترتبط بالرخاوة، عدم دقة التوجيه، الخلوص أو بعض أصوات المفاصل.
- المقصات: ترتبط بنظام التعليق وقد تسبب أصواتًا أو تغيرًا في ثبات العجلة عند وجود تلف في الجلب أو المفاصل.
- الإطارات: يمكن أن تسبب اهتزازًا أو انحرافًا أو تآكلًا غير طبيعي.
- ضبط زوايا العجلات: قد يؤدي اختلاله إلى سحب السيارة إلى أحد الجانبين وتآكل الإطارات.
- علبة التوجيه: يمكن أن تسبب مشاكل في دقة التوجيه أو أصواتًا أو خلوصًا بحسب نوع العطل.
- عمود التوجيه: يمكن أن تظهر معه أعراض مثل الطقطقة أو الفراغ في المقود، لذلك يجب عدم الخلط بينه وبين أذرعة التوجيه.
إذا كانت المشكلة التي تواجهها هي ثقل المقود أو أصوات مختلفة أثناء التوجيه، يمكنك أيضًا مراجعة دليل مشاكل نظام التوجيه وتشخيص ثقل الدركسون وأصوات المقود لمعرفة الأسباب الأخرى المحتملة.
متى تحتاج إلى فني متخصص؟
يفضل فحص السيارة لدى فني متخصص عندما تظهر مشكلة واضحة في التوجيه، خصوصًا إذا كان هناك فراغ كبير في المقود، انحراف مستمر، أصوات قوية، أو تغير مفاجئ في طريقة استجابة السيارة.
كما أن العمل على أجزاء التوجيه يتطلب معرفة بمواصفات السيارة وعزوم الربط وطريقة تركيب القطع. لذلك لا ينبغي الاعتماد على التخمين عند استبدال جزء من نظام التوجيه.
إذا كنت غير متأكد من مصدر المشكلة، فالأفضل أن تطلب من الفني فحص نظام التوجيه والتعليق بالكامل بدل تغيير قطعة واحدة بناءً على عرض منفرد.
الخلاصة
أذرعة السيارة، وبالأخص أذرعة التوجيه، من المكونات المهمة التي تربط نظام التوجيه بالعجلات وتساعد على نقل حركة المقود بدقة. تلفها قد يظهر في صورة رخاوة في المقود، عدم دقة في التوجيه، أصوات غير طبيعية أو تغير في سلوك السيارة.
لكن هذه الأعراض ليست حصرية لأذرعة التوجيه. فقد تتشابه مع أعطال الإطارات أو المقصات أو المفاصل أو ضبط زوايا العجلات أو أجزاء أخرى من نظام التوجيه. لذلك فإن أفضل طريقة للتعامل مع المشكلة هي الفحص المنظم وتحديد الجزء المتضرر قبل شراء قطع الغيار.
وعند استبدال أحد أجزاء أذرعة التوجيه، يجب التأكد من تركيب القطعة وفق مواصفات السيارة وفحص زوايا العجلات عند الحاجة. بهذه الطريقة تحافظ على دقة التوجيه وتقلل احتمالات تكرار المشكلة أو حدوث تآكل غير طبيعي للإطارات.
أسئلة شائعة عن أذرعة السيارة
ما هي أذرعة السيارة؟
أذرعة السيارة في سياق نظام التوجيه هي أذرعة التوجيه التي تنقل حركة نظام التوجيه إلى العجلات وتساعد على تغيير اتجاهها. ويختلف تصميمها من سيارة إلى أخرى.
ما أعراض تلف أذرعة السيارة؟
من الأعراض المحتملة وجود فراغ أو رخاوة في المقود، عدم دقة التوجيه، انحراف السيارة، أصوات غير طبيعية أو تآكل غير منتظم للإطارات. لكن هذه الأعراض قد تنتج أيضًا عن أجزاء أخرى، لذلك يجب إجراء فحص لتحديد السبب.
هل أذرعة التوجيه هي نفسها المقصات؟
لا. أذرعة التوجيه جزء من نظام التوجيه وتنقل حركة التوجيه إلى العجلات، بينما المقصات جزء من نظام التعليق وتربط مجموعة العجلة بهيكل السيارة وتتحكم في حركتها.
ما الفرق بين الذراع الداخلي والذراع الخارجي؟
الذراع الداخلي يتصل بعلبة التوجيه، بينما الذراع الخارجي يتصل بمفصل التوجيه بالقرب من العجلة. يعمل الاثنان معًا لنقل حركة التوجيه والمحافظة على هندسة العجلة.
هل تحتاج السيارة إلى ضبط زوايا بعد تغيير أذرعة التوجيه؟
قد تحتاج السيارة إلى فحص وضبط زوايا العجلات بعد تغيير بعض أجزاء التوجيه، خصوصًا عندما يؤثر الإصلاح في موضع أو طول وصلة التوجيه. يجب اتباع مواصفات السيارة وإجراء الفحص لدى مركز متخصص.
هل طقطقة المقود تعني تلف أذرعة السيارة؟
ليس بالضرورة. الطقطقة يمكن أن تنتج عن أذرعة التوجيه أو المقصات أو المفاصل أو عمود التوجيه أو أجزاء أخرى. لذلك يجب تحديد مصدر الصوت بالفحص بدل الاعتماد على العرض وحده.
هل يمكن القيادة بأذرعة تالفة؟
يعتمد ذلك على طبيعة التلف ودرجته. إذا كان هناك خلوص كبير أو فقدان واضح في دقة التوجيه أو تلف يؤثر على اتصال مكونات التوجيه، فيجب التعامل مع المشكلة بسرعة وعدم المخاطرة بالقيادة قبل الفحص.
